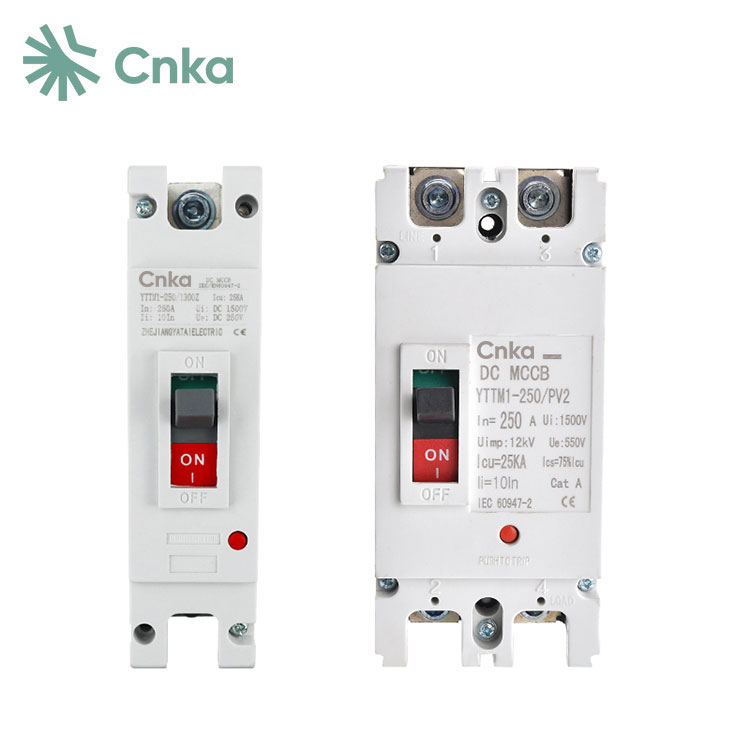

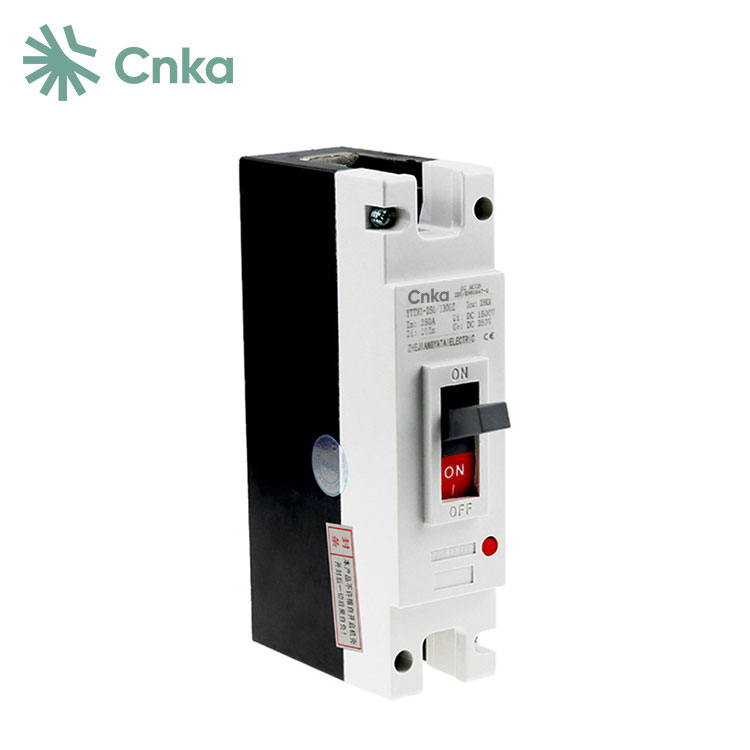

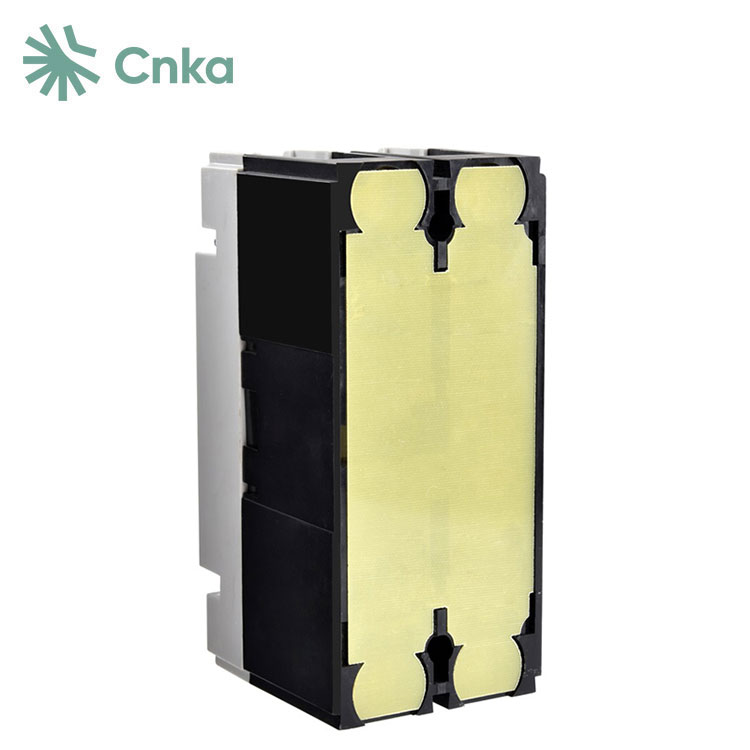

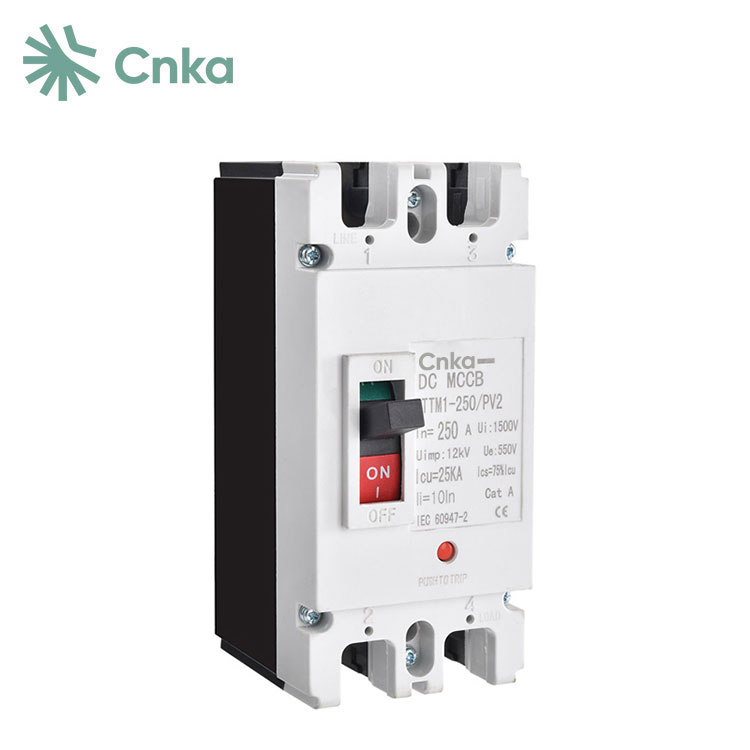

Hiina tarnijad CNKA pakub hulgivormitud korpusega kaitselüliteid (DC MCCB), mis sobivad alalisvooluvõrgu ahelatele nimipingega vahemikus DC250V kuni DC1000V ja nimivooluga 10A kuni 1250A. Need MCCB-d pakuvad ülekoormuse pika viivitusega kaitset ja lühise kiirkaitset, muutes need ideaalseks elektrienergia jaotamiseks ning liinide ja toiteseadmete kaitsmiseks ülekoormuse, lühiste ja muude rikete eest. Kaitselüliti korpus on valmistatud vastupidavast plastmaterjalist.
|
TEHNILISED ANDMED |
|||||
|
Tüüp |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Poolakas |
|
2P |
|
|
|
|
Maksimaalne nimivool |
|
125A |
250A |
400A |
630A |
|
Elektrilised omadused |
|
|
|
|
|
|
Nimitööpinge |
Ue |
500V DC |
|
|
|
|
Nimetatud vool |
Sees) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
Isolatsiooni nimipinge |
Ui |
550VDC |
|
350A |
630A |
|
Nimiimpulsspinge |
Ump |
8 KV |
|
400A |
|
|
1 min võimsuse sageduse taluvuspinge |
|
3,8 KV |
|
|
|
|
Ülim katkestusvõime |
Icu |
15 kA |
20kA |
25 kA |
35 kA |
|
RunBreaking Capacity |
Ics |
15 kA |
20kA |
25 kA |
35 kA |
|
Kaitse |
|
Soojusmagnetiline tüüp |
|
|
|
|
Komistamise tüüp |
|
|
|
|
|
|
Kontroll ja näit |
|
Valikuline |
|
|
|
|
Juhtimisjuhend |
Otsene (RHD) |
Võimalusena |
164,5 × 79,5 × 118 mm |
|
|
|
Laiendatud (ERH) |
Valikuline |
|
|
|
|
|
Mood MOD |
|
Valikuline |
|
|
|
|
Šundi vabastamine (SHT) |
|
Valikuline |
|
|
|
|
Lisavabastus |
|
Jah |
|
|
|
|
Terminali otsakate |
|
Jah |
|
|
|
|
Faasidevahelised tõkked |
|
|
|
|
|
|
Kasutusiga/tsükkel |
|
|
|
|
|
|
Mehaaniline |
|
10000 |
|
|
|
|
Elektriline |
|
2000 |
|
|
|
|
Suurus (P × L × K) |
|
150,5 × 64,5 × 119 mm |
|
|
|
|
Sissepääsu kaitse |
|
Kõik küljed IP40, ühendusklemm IP20 |
|
|
|
|
Paigalduskeskkond |
|
|
|
|
|
|
Järgima |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Säilitustemperatuur |
|
-40 ℃ ~ + 85 ℃ |
|
|
|
1. Juhtmehhanismil on kiire sulgemise ja kiire purunemise funktsioonid.
2. Kontaktkaare kustutussüsteemis kasutavad dünaamilised ja staatilised kontaktid paralleelsete juhtide põhimõtet. Staatilised kontaktid on H-kujulised ja tõrjuvad, võimaldades kiiret purunemist suure voolu korral. Dünaamiliste ja staatiliste kontaktide ümber on paigaldatud kõrge kaarekindlast materjalist komponendid, et hõlbustada kaare kiiret kustutamist.
3. Struktuur on kompaktne ja maht väike.
4. Erinevatel mudelitel, sealhulgas termomagnetilistel, lekkevoolu-, alalisvoolu- ja intelligentsetel mudelitel, on ühtsed üldmõõtmed.
5. Tarvikuid saab paigaldada iseseisvalt, võimaldades kasutajatel hõlpsasti avada tarvikukaane nende paigaldamiseks või asendamiseks.
6. Kahe kaitselüliti vahele saab paigaldada mehaanilise ja elektrilise blokeeringu.
7. Toiming on ohutu ja töökindel nulli või lühikese välklambiga.
8. Lihtne kasutada, võimaldades kasutajatel kohapeal installida.
Valatud korpusega alalisvoolukaitselülitid sobivad ideaalselt alalisvooluvõrgu vooluahelate jaoks, mille nimipinge on DC250V kuni DC1000V ja nimivool 10A kuni 1250A. Nendel kaitselülititel on töömehhanism, mis saavutab kiiresti sulgemis- ja katkestusfunktsioonid. Nende kompaktne struktuur ja väike maht muudavad nende kasutamise väga mugavaks.
