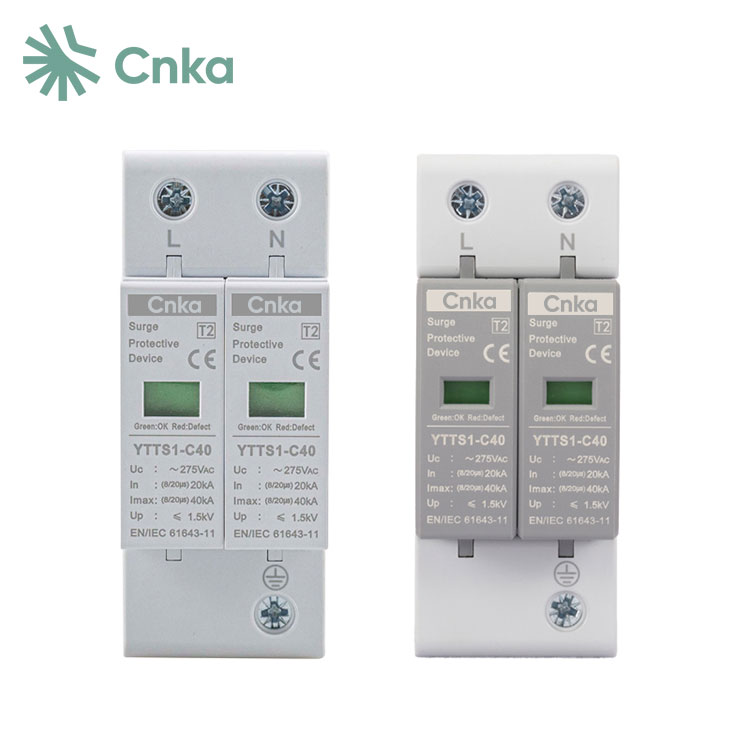

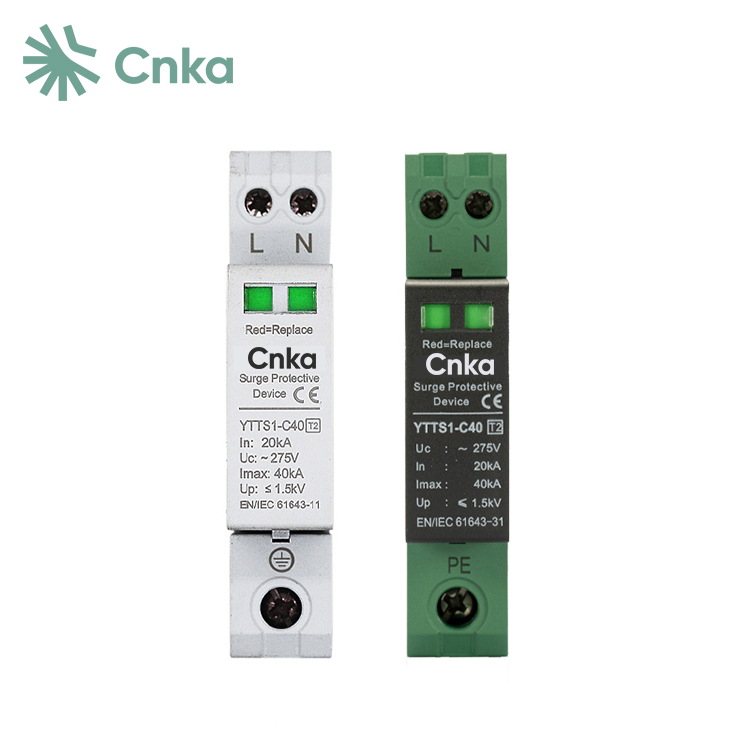

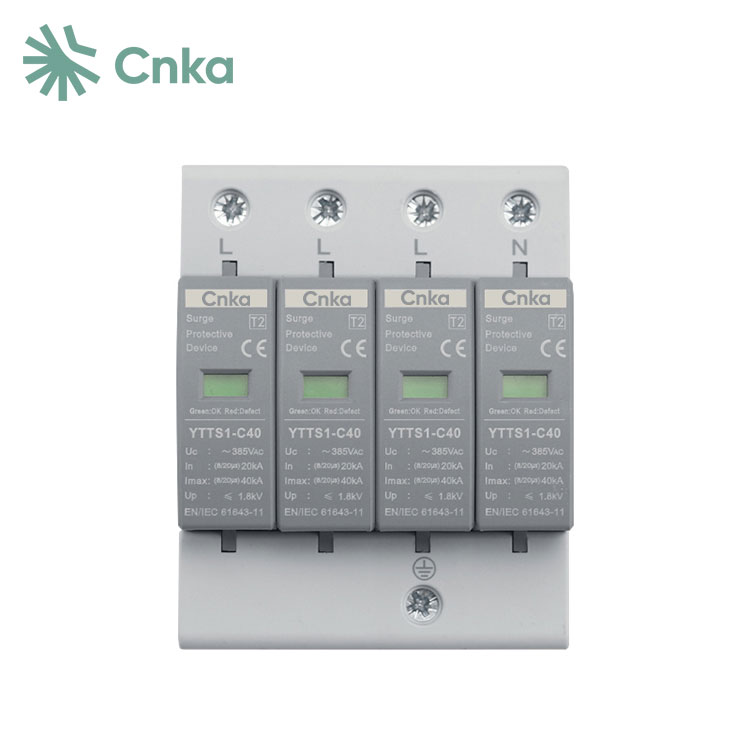

Hiina CNKA pakub Hiinas valmistatud 3-faasilisi vahelduvvoolu SPD-sid, mis sobivad vahelduvvoolu 50/60 Hz süsteemidele pingega 380 V, sealhulgas TN-STN-C-STATIT ja muud toitekonfiguratsioonid. Neid SPD-sid saab paigaldada LPZ1, LPZ2 või LPZ3 pistikutesse ning need on konstrueeritud vastavalt standarditele IEC61643-1 ja GB18802.1.

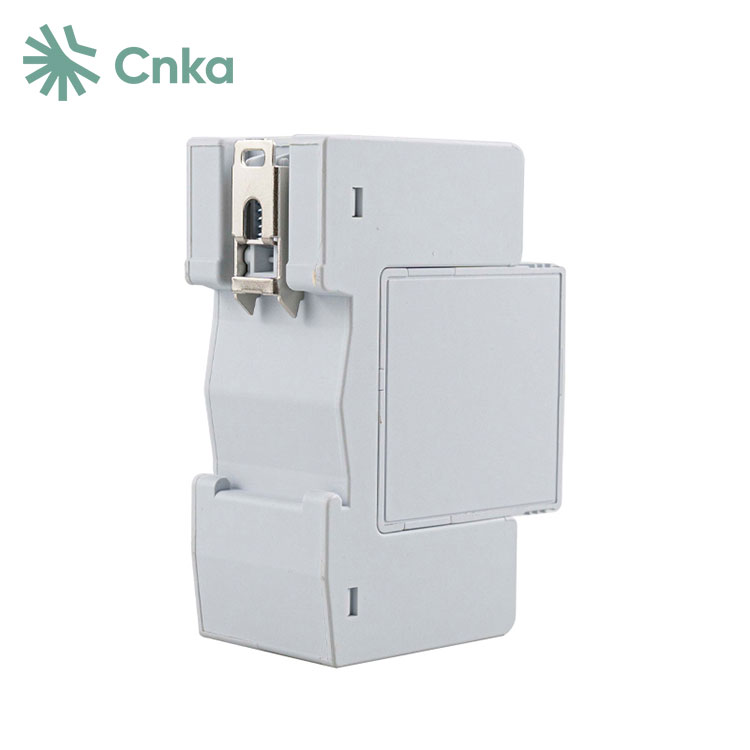

Paigaldamisel kasutatakse standardset 35 mm juhtsiini ja tõrkevabastusseadet. Ülekuumenemisest või ülevoolust tingitud rikke korral lahutab see seade elektriseadme toiteallikast ja annab märguande: roheline normaalse töö ja punane kõrvalekallete korral. Lisaks saab moodulit välja vahetada, kui SPD on endiselt pinge all.
|
Toote mudel |
YTTS1-C40 |
||
|
Poolakas |
1P+N |
2P |
4P |
|
Nimisagedus |
Üks ports |
||
|
SPD kategooria |
Kombineeritud tüüp |
||
|
Testi kategooria |
Ⅱ klassi test |
||
|
Maksimaalne pidev tööpinge Uc |
275 VAC |
275 VAC |
385 VAC |
|
Pinge kaitsetase üles (8/20 μs) |
≤1,5kV |
≤1,5kV |
≤1,8kV |
|
Nominaalne tühjendusvool (8/20 μs) |
20 kA |
||
|
Maksimaalne tühjendusvool Imax (8/20 μs) |
40 kA |
||
|
Vastuse aegA |
≤25ns |
||
|
Suurus |
18x90x72 |
36x90x72 |
72x90x72 |
|
Ebaõnnestumise märge |
Roheline: Tavaline Punane: Ebaõnnestumine |
||
|
Juhtmete läbilõikepindala |
6-25 mm2 |
||
|
Paigaldusmeetod |
35 mm standardsiin |
||
|
Töökeskkonna temperatuur |
-40 ℃ ~ + 85 ℃ |
||
|
Kattematerjal |
Plastikust |
||
|
Kaitsetase |
IP20 |
||
|
Executive Standard |
IEC61643-11 |
||
1 Piksekaitse LPZ2-3C-D taseme elektriliin on tuntud kui "teise astme piksekaitse, millel on kolmanda taseme vastupidavus ja reguleeritav piksekaitse".
2 TN-S-süsteemi nimetatakse sageli "kolmejuhtmeliseks N-PE kaitsesüsteemiks".
3 Roheline tuli näitab normaalset tööd, punane tuli aga ebatavalist seisundit.
4 DIN-liistu paigalduse valimine võib selle kompaktse disaini tõttu ruumi kokku hoida.
K: Kuhu tuleks paigaldada alalisvoolukaitse?
V: Soovitatav on asetada kaitsme aku positiivse klemmi lähedale. See seadistus tagab, et kogu vooluahel muutub kaitsme läbipõlemisel töövõimetuks. Kui plussklemm on maandatud, tuleb kaitsme paigutada negatiivse klemmi lähedale.
K: Millised on teie pakkimistingimused?
V: Tavaliselt pakendame oma tooted tavalistesse karpidesse. Kui teil on aga registreeritud patent, saame teie volikirja saamisel kasutada teie kaubamärgiga kaste.
K: Mille poolest erinevad vahelduvvoolukaitsmed alalisvoolukaitsmetest?
V: Peamine erinevus vahelduv- ja alalisvoolu kaitsmete vahel on nende võime katkestada läbipõlemisel elektrikaared. Alalisvoolukaarte on üldiselt raskem katkestada kui vahelduvvoolukaarte, mistõttu on alalisvoolukaitsmed sageli ette nähtud madalamale pingele, tavaliselt umbes 32 V alalisvoolule.
