Erinevused alalisvoolu ja vahelduvvoolulülitite vahel
Di otsevoolu (DC) ja vahelduvvoolu (AC) süsteemide jaoks mõeldud kaitselülitid erinevad märkimisväärselt iga voolutüübi ainulaadse elektrilise käitumise tõttu. Allpool on üksikasjalik võrdlus:
1. praegused käitumise ja kaare väljasuremise väljakutsed
AC vooluomadused:
Vaheldub perioodiliselt (50Hz või 60Hz).
Loomulikult ületab null 100–120 korda sekundis, muutes kaare katkestamise lihtsamaks.
Standardpüüdjad tuginevad kaare tõhusaks kustutamiseks sellele nullristumisele.
DC vooluomadused: voolab pidevalt ühes suunas ilma nullimiseta.
Kaasatamine on püsivam ja raskem kustutada, nõudes tugevamaid mahasurumismehhanisme.
Voolu purustamiseks on vaja spetsialiseeritud disainilahendusi (nt magnetilised puhumised, kaarepurud või sunnitud õhk).
2. pinge ja vooluhinnangud
AC Breakerid:
Tavaliselt on RMS -i pinge (nt 120 V, 240 V, 480 V).
Tavaline leibkonna, äri- ja tööstusliku energia jaotuses.
Murdevõimsus ulatub tavaliselt mõnest amprist kuni mitmesaja amprini.
DC Breakerid:
Hinnatud püsiva alalisvoolu pinge jaoks (nt 12 V, 24 V, 48 V, mõnel juhul kuni 1000 V).
Kasutatakse päikeseenergia süsteemides, akupankades, elektrisõidukites ja telekommunikatsioonis.
Sageli nõuab püsiva kaare tõttu suuremat katkestusvõimet (KA).
3. sisekujundus ja ehitamine

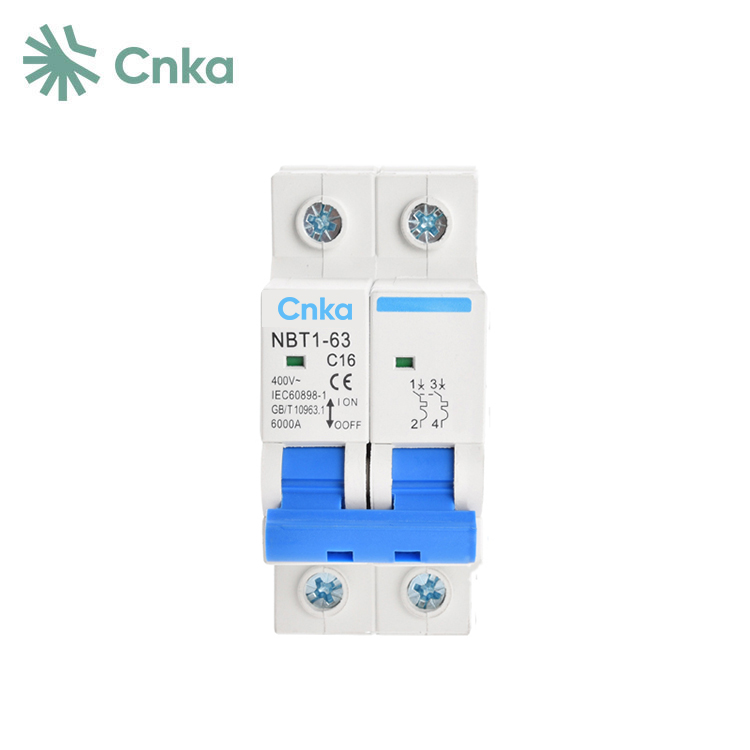

AC Breakerid:
Kasutage lihtsamat kaare supressiooni (nt õhuplahvatus, soojusmagnetilised reisimehhanismid).
Levinud tüübid: MCB (miniatuurse kaitselüliti), MCCB (vormitud ümbris), ACB (õhukaitselüliti).

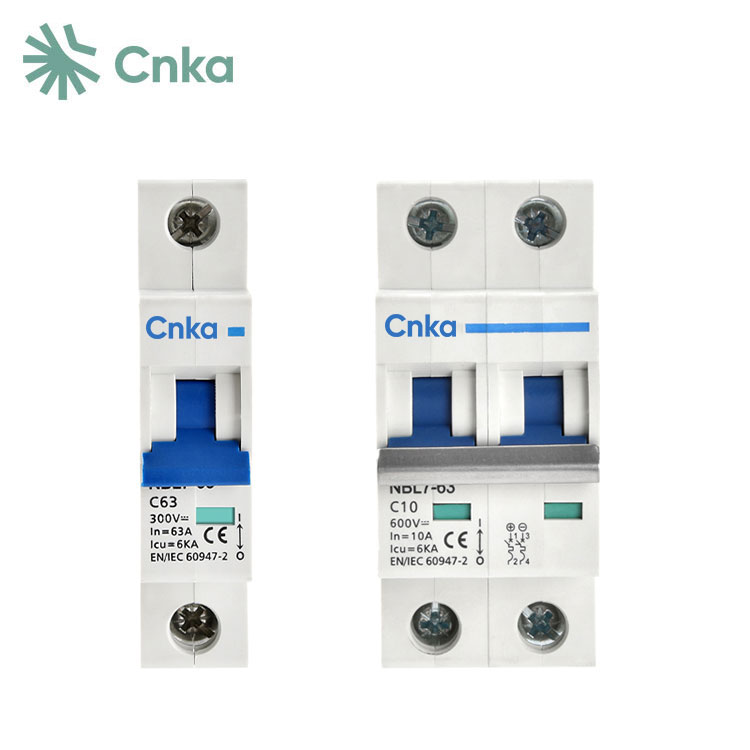

DC Breakerid:
Ehitatud tugevdatud kontaktidega ja täiustatud kaarepurudega, et käsitleda pikaajalist kaari.
Mõni on polaarsundlikud (tuleb õigesti ühendada).
Kahesuunalisi alalisvoolu kaitselülitid kasutatakse sellistes süsteemides nagu päikesepaneelid, kus vool saab ümber pöörata.
4. Rakendused ja ohutuse kaalutlused
AC Breakerid:
Leitakse kodujuhtmestiku, tööstusmasinate ja elektrivõrkude kohta.
DC -vooluringide jaoks ei sobi - nende kasutamine võib põhjustada sõitmist või ohtlikku kaardumist.
DC Breakerid:
Taastuvenergia süsteemide, EV laadimise ja alalisvoolu mikrovõrkude jaoks hädavajalik.
Mõned hübriidlüliti töötavad nii AC/DC jaoks, kuid enamik neist on rakendusespetsiifilised.
Kas neid saab vahetada?
Ärge kunagi kasutage DC jaoks vahelduvvoolu kaitselülitit, kui seda pole selgesõnaliselt hinnatud.
DC -kaitselülitid võivad töötada vahelduvvoolu nimel, kuid pole selleks optimeeritud.
Järeldus
Põhierinevused tulenevad kaare väljasuremismeetoditest, pinge/voolu käitlemisest ja ehitusest. DC-kaitselülitid on pideva voolu haldamiseks karmimad, samal ajal kui vahelduvvoolupüüdjad võimendavad nullristumist hõlpsamaks katkestamiseks. Valige ohutuse ja töökindluse jaoks alati õige tüüp.
