A PV kombainkaston päikesepaneelide fotogalvaaniliste süsteemide keskne komponent, mis koondab mitu päikesepaneelide rida ühte väljundisse, et lihtsustada süsteemihaldust ja suurendada tööohutust. Selles artiklis käsitletakse PV-kombinaatori kastide tehnilist struktuuri, peamisi parameetreid, paigaldusjuhiseid ja praktilisi rakendusi. Selle eesmärk on anda inseneridele, süsteemidisaineritele ja projektijuhtidele selge arusaam päikeseenergiasüsteemide tõhusast optimeerimisest, minimeerides samal ajal riske ja hooldustööd.
PV kombainkast toimib tsentraliseeritud jaoturina fotogalvaanilistes süsteemides, ühendades mitu päikesepaneeli jada üheks väljundiks inverteriga ühendamiseks. Integreerides kaitsmeid, liigpingekaitseseadmeid ja jälgimisvõimalusi, tagab see tööohutuse, vähendab juhtmestiku keerukust ja võimaldab tõhusat tõrkeotsingut. See mängib olulist rolli nii kaubanduslikes kui ka kommunaalteenuste mastaabis päikeseenergiaprojektides, tasakaalustades süsteemi jõudlust ja kaitset elektriliste rikete eest.
Kaasaegsed PV-kombineerimiskarbid on loodud vastupidavaks ning IP-kategooria korpused kaitsevad sisemisi komponente keskkonnaohtude eest, nagu tolm, niiskus ja UV-kiirgus. Need ühilduvad erinevate stringikonfiguratsioonidega ja toetavad skaleeritavaid päikesepatareiseadmeid.

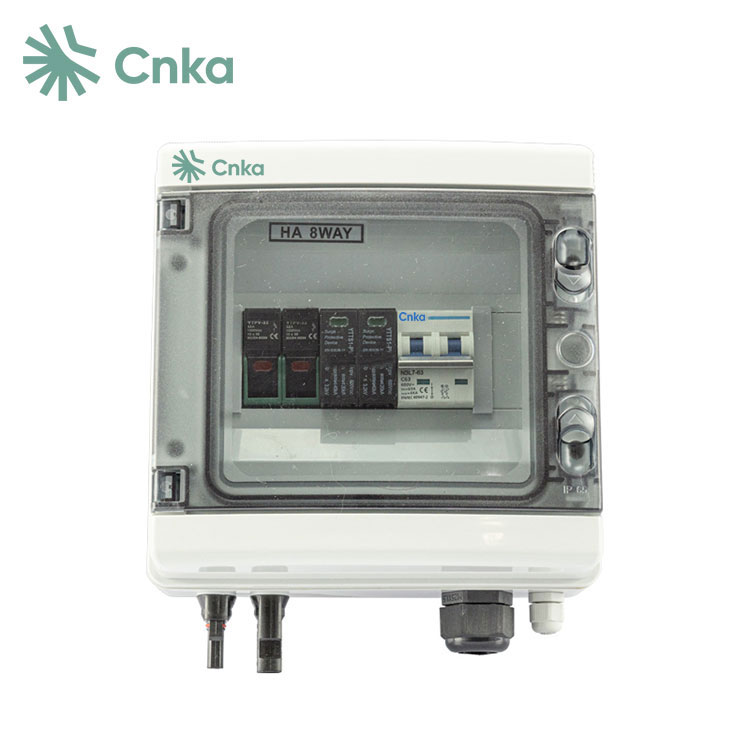

Tüüpiline PV Combiner Box sisaldab järgmisi põhikomponente, millest igaüks täidab elektrilise terviklikkuse ja süsteemi töökindluse säilitamiseks kindlat funktsiooni:
Struktuurne paigutus on konstrueeritud nii, et see hõlbustab soojuse hajumist, minimeerib elektrikadusid ja tagab hoolduse lihtsuse. Komponentide õige vahemaa hoiab ära ülekuumenemise ja võimaldab kaitsmeid või liigpingeseadmeid ohutult vahetada ilma süsteemi tööd häirimata.
PV kombainkasti tehniliste parameetrite mõistmine on süsteemi projekteerimise ja ohutusnõuete täitmise jaoks hädavajalik. Järgmine tabel võtab kokku tüüpilised spetsifikatsioonid:
| Parameeter | Spetsifikatsioonivahemik |
|---|---|
| Stringide arv | 4–24 |
| Maksimaalne sisendpinge | 1000V-1500V DC |
| Nimetatud vool | 10A–63A stringi kohta |
| Ülepingekaitse | 20kA-40kA |
| Korpuse reiting | IP65–IP66 |
| Töötemperatuur | -25°C kuni +60°C |
| Materjal | Pulbervärvitud alumiinium / roostevaba teras |
Need parameetrid tagavad usaldusväärse töö erinevates kliimatingimustes ja võimaldavad ohutut integreerimist kommerts- ja kommunaalmastaabiga päikesesüsteemidesse.
PV-kombinaatorkaste kasutatakse laialdaselt erinevates päikeseenergiapaigaldistes, millest igaühel on konkreetsed integratsioonikaalutlused:
Nende modulaarne disain ja paindlik sisendikonfiguratsioon muudavad need kohandatavaks erinevate süsteemi topoloogiatega, vähendades üldist juhtmestikku ning lihtsustades jälgimist ja rikete tuvastamist.
PV kombainkast'i õige paigaldamine on süsteemi ohutuse ja jõudluse jaoks ülioluline. Peamised kaalutlused hõlmavad järgmist:
Nende parimate tavade järgimine tagab pikaajalise töökindluse, vähendab seisakuid ja suurendab suure võimsusega päikesesüsteemide ohutust.
K: Mitut stringi PV Combiner Box tavaliselt toetab?
V: Standardsed PV-kombineerimiskarbid toetavad 4–24 stringi, olenevalt mudeli spetsifikatsioonidest. Suuremate massiividega utiliitprojektide jaoks on saadaval suuremad stringinumbrid.
K: Millised kaitsed on integreeritud PV-kombineerimiskasti?
V: PV-kombineerimiskarbid sisaldavad stringi tasemel kaitsmeid või kaitselüliteid, liigpingekaitseseadmeid ja maandusliideseid, mis kaitsevad liigvoolu, pingetõusude ja võimalike elektririkkete eest.
K: Kas PV-kombinaatorkaste saab paigaldada õue?
V: Jah. Enamik mudeleid on ümbritsetud IP65–IP66 kaitseklassiga, mis tagab tolmu- ja veekaitse, mis sobib välitingimustes ja äärmuslikes ilmastikutingimustes.
PV Combiner Boksid on olulised päikeseenergiasüsteemi tõhusaks ja ohutuks tööks, tsentraliseerides mitu stringi ning pakkudes kriitilisi kaitse- ja jälgimisvõimalusi. Õige projekteerimine, paigaldus ja parameetrite valik tagavad pikaajalise töökindluse ja optimeeritud energiaväljundi.
CNKApakub laias valikus PV-kombinaatorkaste, mis on mõeldud kommerts- ja kommunaalmastaabiga päikeseenergiaprojektidele, ühendades vastupidavad materjalid, paindlikud konfiguratsioonid ja integreeritud turvafunktsioonid. Lisateabe saamiseks või süsteeminõuete arutamiseksvõtke meiega ühendustet saada isikupärastatud juhiseid ja tuge oma päikesepatareide paigaldamisel.
