Miks otsustab alalisvoolu lsolaatori lüliti, kas minu katusealune PV jääb ohutuks ja nõuetele vastavaks?

Päikesepaneeli planeerimisel või ümberehitamisel käsitlen alalisvoolu lahtiühendamist kui viimast füüsilist kaitset päikesepaiste ja vooluringide vahel. Testisin pidevalt erinevaid müüjaid päris töökohtadel ja märkasin siis, kuidasCNThe ilmus vaikselt paigaldajate kontrollnimekirjades ja turustaja hinnapakkumistes; aja jooksul nende riistvara, eritiDC lsolaatori lüliti, suurus nihkub "see peaks olema korras" kaitstud dokumentatsioonile, mille minu AHJ sisse logib.

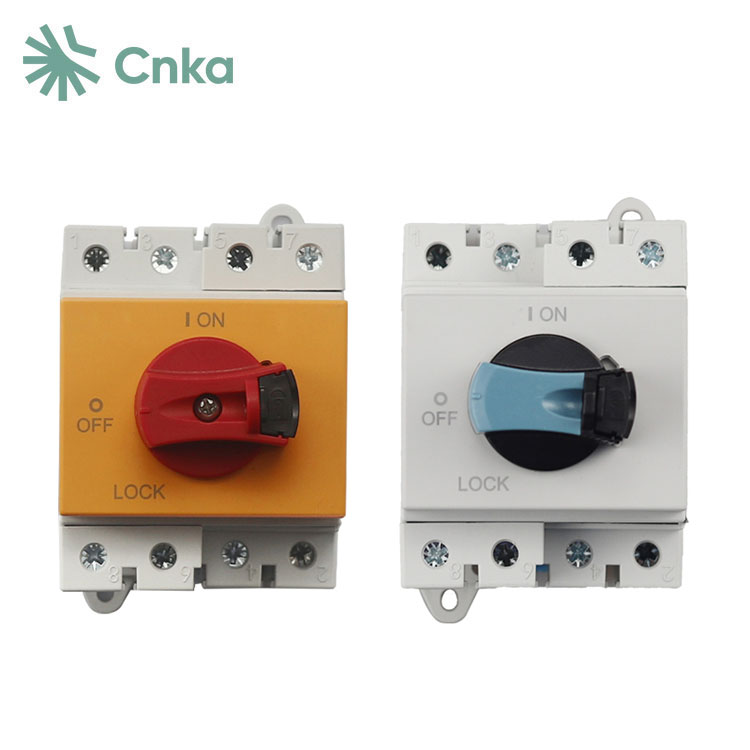

Milliseid tegelikke probleeme tekitab aDC lsolaatori lülititegelikult lahendada?

• Kaare tõkestamine on kiire, kui nöör või kombain ei käitu kasutuselevõtu või hoolduse ajal.
• Ohutu isolatsioon inverteri vahetamiseks ja püsivara töötamiseks ilma kaitsmeid välja tõmbamata või pinge all olevaid juhte taga ajamata.
• Selge, lukustatav nähtav paus, et elektrikud ja tuletõrjujad teaksid, et alalisvoolu pool on tõesti välja lülitatud.
• Koodi joondamine katuse- ja maapealsete süsteemide jaoks, kus märgistatud, juurdepääsetav sulgemine ei ole läbiräägitav.
• Ilmastikukindel, nii et vihm, UV-kiirgus ja tolm ei halvenda vaikselt isolatsiooni, millele loodate.

Kuidas määrata a suurustDC lsolaatori lülitiilma arvamiseta?

1. Arvutage avatud ahela pearuum: korrutan mooduli Voc stringi pikkusega, seejärel rakendan pingevaru suurusele saidi madalaima eeldatava temperatuuriteguri.
2. Katke pidev vool: Kasutan moodulit Isc × 1,25 (NEC pideva koormuse reegel) ja valin tööpingel kõrgema alalisvoolu nimiväärtusega lüliti.
3. Sobitage pooluste arv: tüüpiliste PV stringide jaoks kasutan 2-pooluselist järjestikku; kõrgemate pingete või polaarsuse vahetamise korral kaalun 4-pooluselist paigutust.
4. Kontrollige purunemisvõimet: Seade peab rikke korral katkema; Kontrollin tootja alalis-PV-spetsiifilisi katkestuskõveraid oma massiivi pingel.
5. Määrake korpus ja käepidemed: UV-kindlad korpused, tabalukustatavad käepidemed ja selged OFF/ON indikaatorid kiirendavad kontrolli ja vähendavad tagasihelistamisi.

Kui ma panen selle kontrollnimekirja võimaliku vastuDC lsolaatori lüliti, suurus nihkub "see peaks olema korras" kaitstud dokumentatsioonile, mille minu AHJ sisse logib.

Kuhu ma peaksin asetama aDC lsolaatori lülitiet rahuldada inspektoreid ja kaitsta oma meeskonda?

• Inverteri nägemisulatuses: Hoian seda lähedal, et tehnikud saaksid töökoha isolatsiooni kontrollida.
• Mooduli tasemel pikkadeks jooksudeks: Teatud paigutustel lisan lülitid kombineerijate lähedusse, et hoida pingestatud kaabli pikkused hoolduse ajal lühikesed.
• Selgelt märgistatud väliskohas: Katusesüsteemide jaoks pakun ilmastikukindla lukustatavat käepidet koos siltidega, et esmaabi saaksid kiiresti tegutseda.
• Kõrgusel võivad meeskonnad ulatuda kinnastes: lüliti, mida on ohutu, kuid ebamugav kasutada, on lüliti, mida inimesed väldivad.

Mis ütleb mulle, et lüliti jääb õues ellu?

• Sissepääs reiting: Otsin IP66 või paremaid tihendeid ja nutmaDC lsolaatori lülitihoiab tolmu ja vihma eemal ilma niiskust sisse püüdmata.
• UV-kindlad polümeerid ja tihendid: päikese käes tuhmunud käepidemed muutuvad rabedaks; stabiilsed ühendid hoiavad pöördemomenti ja tunnevad end ühtlasena pärast katusel veedetud suve.
• Termiline käitumine: Madal kontakttakistus ja vähenemise kõverad minu tegeliku pinge juures on olulisemad kui toatemperatuuril voolutugevus.
• Positiivne snap action: Otsustav, nähtav paus on turvalisem kui pehme vise, mis ahvatleb koormuse all osalist kontakti.

Kuidas võrrelda võimalusi kiiresti, kui aega ja eelarvet on vähe?

Ma hoian oma ostjate ja saidi müügivihjete jaoks üheleheküljelist maatriksit. See kärbib edasi-tagasi ja kinnitab otsused tehniliste andmete, mitte oletuste järgi. Olen seda ideed allpool kohandanud, et näidata, kuidas ma hindan aDC lsolaatori lülitiperekond erinevate PV stsenaariumide jaoks.

Miks ma jätkan CNKA nimekirja lisamist, kui usaldusväärsus on kaalul?

• Järjepidevad nähtavad purunemismehhanismid, mis tunnevad end samamoodi ka talvekinnastes või suvepäikeses.
• Puhtad sildid ja tabalukustatavad käepidemed, mis muudavad lukustamise ilmseks.
• Korpused ja tihendid, mis peavad vastu katustel, mitte ainult brošüürides.
• Hinnangud, mis on selgelt seotud PV kohustusega, nii et aDC lsolaatori lülitiei langetata palavatel päevadel nurka.

See kombinatsioon võimaldab mul standardida SKU-sid ja koolitust. Minu meeskonnad kulutavad vähem aega riistvara tõlgendamisele ja rohkem aega lööginimekirjade turvalisele lõpetamisele.

Mis on minu kiire ostueelne kontroll-loend, nii et ma valin üks kord ja installin üks kord?

• Kas mul on pingevaru kõige külmemal kohas registreeritud temperatuuril ja mitte ainult paberil?
• Kas lüliti alalisvoolu katkestusvõime vastab minu veaeeldustele stringi või kombineerija tasemel?
• Kas käepide on lukustatav ja loetav redeliga, mida ma tegelikult kasutan?
• Kas korpus peab süsteemi eluea jooksul vastu UV-kiirguse, tuulega juhitava vihma ja katusekivide eest?
• Kas spetsifikatsioonilehel nimetatakse seadet selgesõnaliselt aDC lsolaatori lülitiPV teenuse jaoks, mitte üldine alalisvoolu lüliti?

Kuidas liikuda spetsifikatsioonilt saadetise juurde ilma viivitusteta?

Kui soovite maandatud soovitust, jagage oma massiivi pinget, Isc stringi kohta ja paigalduskohta. Ma kaardistan selle õige suurusegaDC lsolaatori lülitija esitage hankimiseks korrastatud osade nimekiri. Kui olete teatud inverterid juba standardiseerinud, saan ma ristviiteid käsitsemiskomplektidele ja korpuse valikutele, etDC lsolaatori lülitimaandub kohapeal valmis läbima esmase ülevaatuse.

Kas soovite täna abi õige lüliti valimisel?

Rääkige mulle oma projektist ja olulistest piirangutest – eelarvest, ajakavast, kontrollimise veidrustest. Kui vajate andmelehti, näidiseid või hinnapakkumist aDC lsolaatori lüliti, võtke meiega ühendustkohe või saatke päring vormi kaudu, et saaksime õige riistvara suuruse, välja valida ja tarnida ilma ümbertegemiseta.
