Päikesepaneelide kaabliühendused

CNKA  päikesepaneeli kaabli pistikud Sissejuhatus

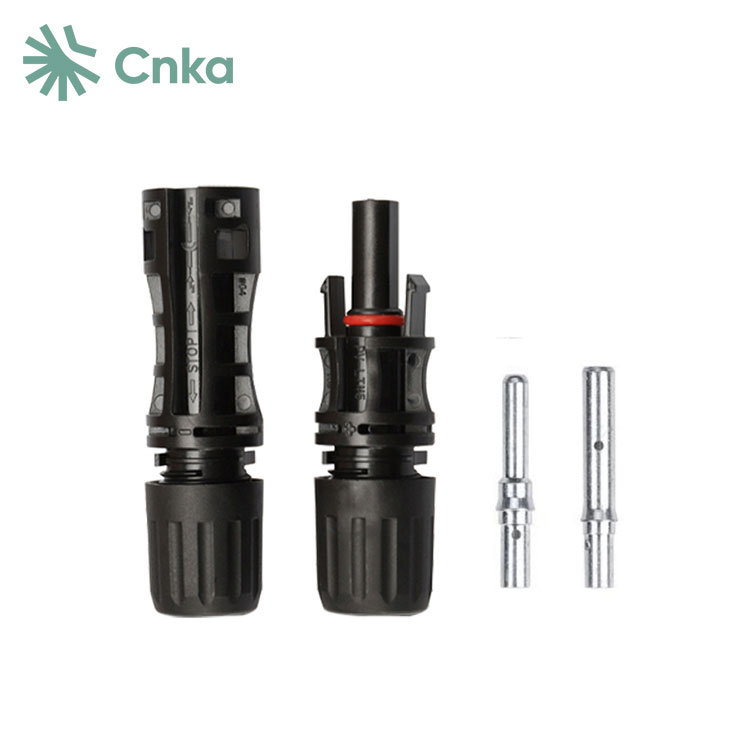

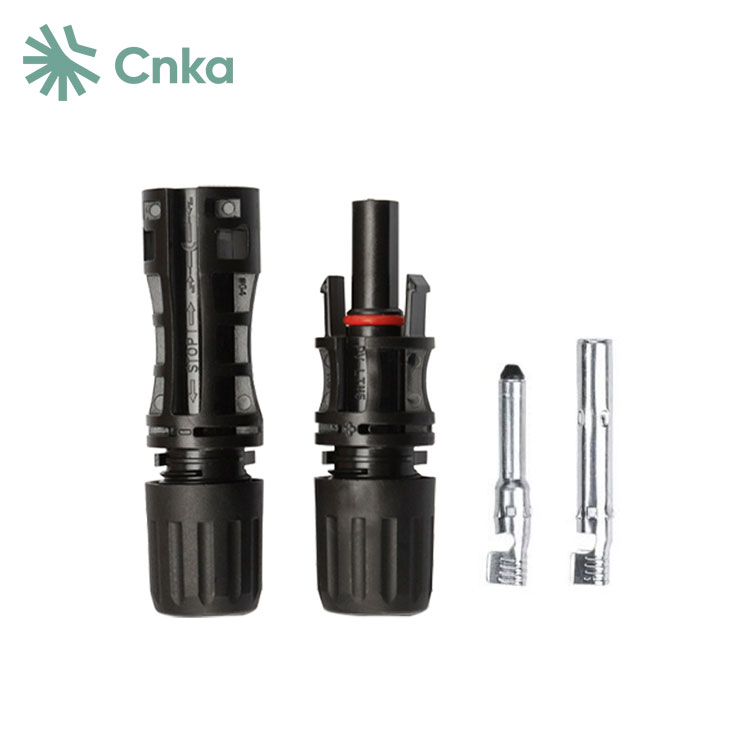

Hiina tarnijad CNKA pakub Hiinas valmistatud päikesepaneelide kaabliühendusi, mis ühilduvad täielikult 1500 V fotogalvaaniliste süsteemidega. Need pistikud on jagatud kaheks osaks: liini ots ja plaadi ots. Tavaliselt, kui me viitame päikesepaneelide kaabli pistikutele, peame silmas liini otsa pistikuid. Need koosnevad metallosadest ja isolatsiooniosadest. Mõiste MC tähistab Multi-Contact, samas kui number 4 näitab metallsüdamiku läbimõõdu suurust.

CNKA päikesepaneeli kaabli pistikud Parameeter (spetsifikatsioon)

CNKA päikesepaneeli kaabli pistikud jõudlusnõue

1  Fotogalvaanilised pistikud peaksid tagama suurepärase juhtivuse ja kontakttakistus ei ületa 0,35 millioomi.

2  Need peavad pakkuma päikesepatareide komponentide kaitsmiseks piisavat ohutust. Arvestades sageli karmi keskkonda ja kliimat, kus päikeseenergiaseadmed töötavad, peaksid pistikud olema veekindlad, kõrge temperatuuri suhtes vastupidavad, korrosioonivastased ja kõrge isolatsiooniga. Need peaksid saavutama IP68 kaitsetaseme.

3  Päikesepaneelide konnektorite struktuur peab olema kindel ja töökindel ning isas- ja emasühendustega, mis korralikult sisestatuna peaksid avaldama ühendusjõudu vähemalt 80 N. 4 mm² kaabli puhul ei tohiks MC4 pistiku maksimaalne temperatuur ületada 105 °C, kui vool on 39 A. MC4/H4 pistik, ühetuumaline isane ja emane pistik, pakub selliseid eeliseid nagu suurepärane tihendus, mugav sisestamine ning hoolduse ja remondi lihtsus.

CNKA päikesepaneeli kaabli pistikud Üksikasjad

CNKA päikesepaneeli kaabli pistikud Mõõtmed ja juhtmestik

CNKA päikesepaneelide kaabliühendused Paigaldamise ettevaatusabinõud

Pistiku valimisel on ülioluline keskenduda toote kvaliteedile, sealhulgas sisemise metalljuhi suurusele ja materjali paksusele, selle elastsusele ja kattele, et tagada pistiku taluvus suurte vooludega ja hea kontakti säilitamine. Pistiku plastikust kest peab olema sile, ilma pragudeta ja liides peab olema hästi tihendatud. Paigaldamise ajal vältige komponentide pistikute kokkupuudet päikesevalguse ja vihmaga, et vältida vananemist, sisemist korrosiooni, suurenenud kontakttakistust ja võimalikku süttimist, mis kõik võivad vähendada süsteemi tõhusust või põhjustada tuleohtu.

Fotogalvaaniliste pistikute paigaldamine ja pressimine on kriitilise tähtsusega. Enne fotogalvaaniliste elektrijaamade ehitamise alustamist tuleks kasutada professionaalseid pressimistööriistu ja insener-paigaldustöötajad peaksid saama korraliku koolituse pressimistoimingute kohta.
